上展放料閥
更新：2017-08-29 11:05:37??????點擊：
- 品牌：???瑞奇閥門
- 型號：???HG5-89-1
-
產(chǎn)品介紹
主要零件材料
- 閥體
- 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
- 手輪：可鍛鑄鐵球墨鑄鐵或鋼
- 閥桿
- 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
- 閥瓣
- 密封圈
- 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
- 墊片
- 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
- 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
- 閥桿螺母：銅

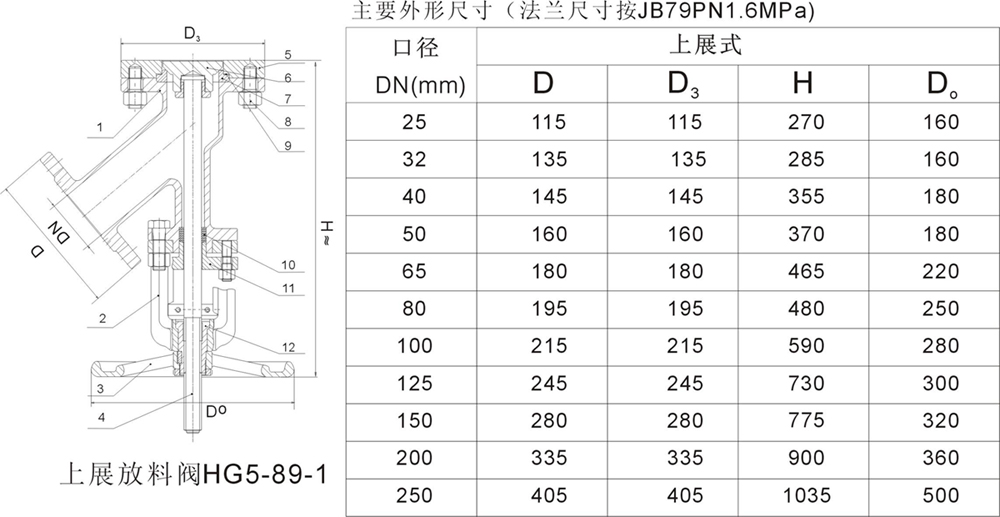

結構示意圖
主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）
|
口徑 DN(mm) |
上展式 | 下展式 | ||||||
|---|---|---|---|---|---|---|---|---|
| D | D3 | H | DO | D | D3 | H | DO | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 335 | 665 | 320 |
| 200 | 335 | 335 | 900 | 360 | 335 | 405 | 800 | 360 |
| 250 | 405 | 405 | 1035 | 500 | 405 | 460 | 945 | 500 |
精心締造,優(yōu)質品質!!! www.cdto.cn 瑞奇閥門
